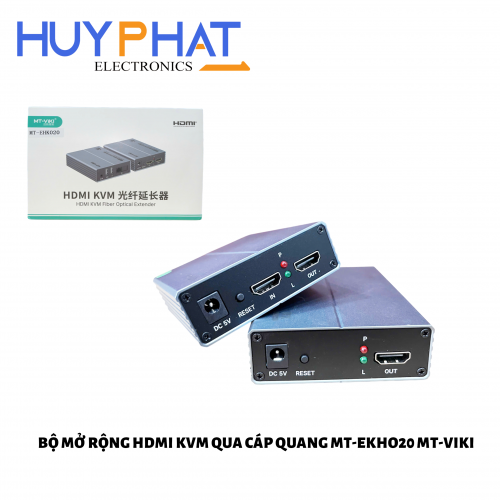

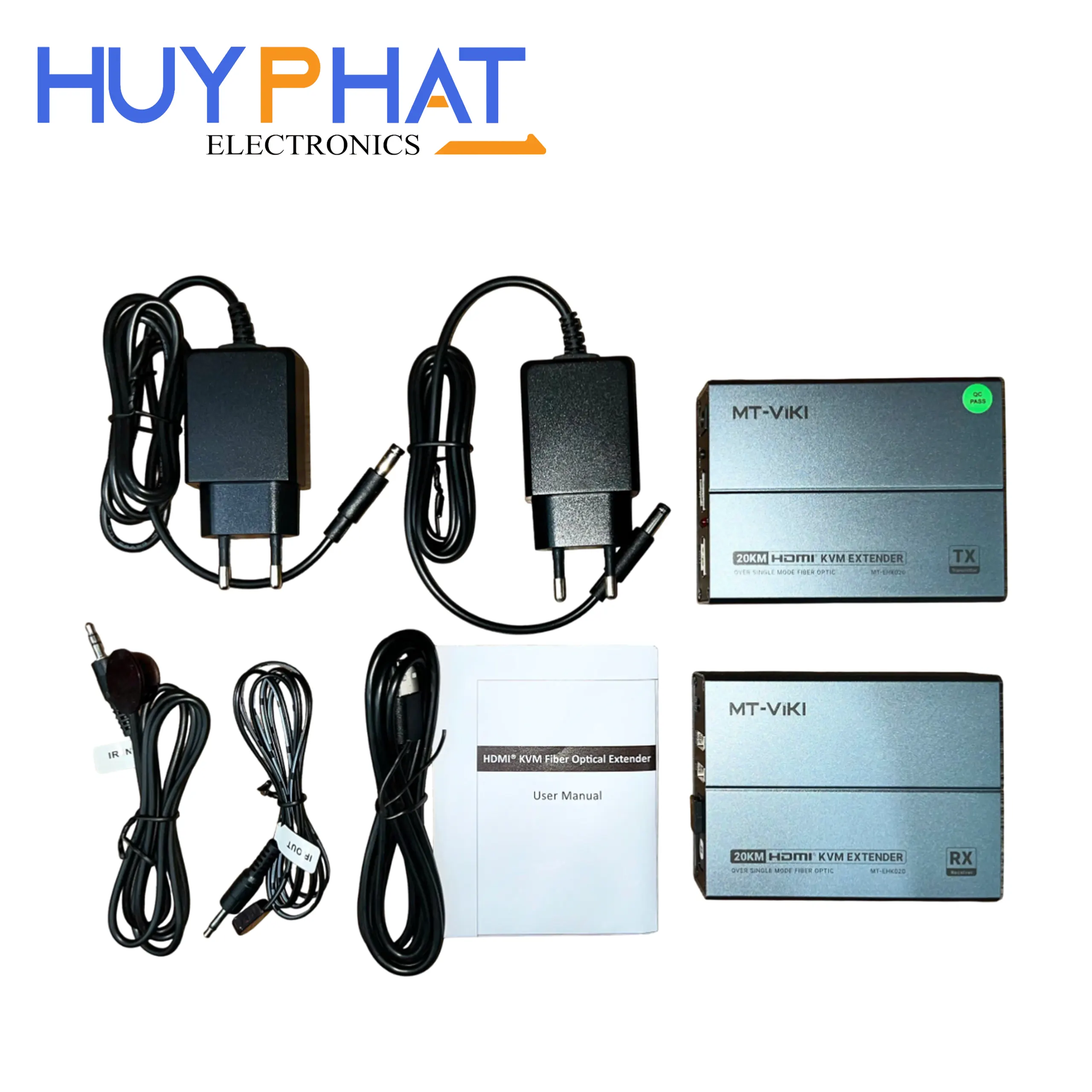

Hướng dẫn sử dụng bộ mở rộng HDMI KVM qua cáp quang MT-VIKI MT- EHK020:

1. Kết nối thiết bị phát (Transmitter):

   • HDMI IN: Kết nối nguồn tín hiệu (PC, đầu DVD, hoặc thiết bị phát HDMI).
   • USB IN: Kết nối cáp USB với máy tính để truyền tín hiệu bàn phím, chuột.
   • Fiber Optical Cable: Kết nối cáp quang từ thiết bị phát đến thiết bị nhận.
   • HDMI OUT (Loop Out): Kết nối màn hình cục bộ nếu cần hiển thị tại nguồn phát.

2. Kết nối thiết bị nhận (Receiver):

   • HDMI OUT: Kết nối với màn hình hiển thị từ xa.
   • USB OUT: Kết nối bàn phím và chuột tại nơi đặt màn hình hiển thị.
   • Fiber Optical Cable: Kết nối với cáp quang từ thiết bị phát.

3. Nguồn cấp:

   • Kết nối adapter cấp nguồn cho cả thiết bị phát và thiết bị nhận.

4. Sử dụng:

   • Sau khi hoàn tất kết nối, thiết bị sẽ tự động truyền tín hiệu HDMI, bàn phím và chuột qua cáp quang với khoảng cách lên đến 20km.

5. Lưu ý:

   • Đảm bảo tất cả kết nối được thực hiện đúng cách trước khi cấp nguồn.
   • Kiểm tra cáp quang và các đầu kết nối để tránh sự cố tín hiệu.

Thông số kỹ thuật:

1. Mã sản phẩm: MT- EHK020
2. Tính năng chính:
   • Hỗ trợ truyền tín hiệu HDMI và KVM (bàn phím, chuột) qua cáp quang.
   • Đầu vào và đầu ra HDMI, USB kết nối với bàn phím và chuột.
   • Khoảng cách truyền tín hiệu tối đa: 20 km qua cáp quang.
3. Cổng kết nối:
   • HDMI IN/OUT
   • Cổng USB cho bàn phím và chuột
   • Cổng quang (Fiber Optical Cable)
4. Nguồn điện: 5V qua Adapter.
5. Ứng dụng: Phù hợp để giám sát, trình chiếu hoặc điều khiển từ xa hệ thống qua KVM.

Sơ đồ kết nối (Connection Diagram):

• Nguồn vào: Máy tính, thiết bị media (DVD/PC).
• Truyền qua: Cáp quang.
• Tín hiệu ra: HDMI OUT kết nối màn hình + USB kết nối chuột và bàn phím.
